O aço inoxidável não é um material único. É uma família de ligas com diferentes composições químicas, Resistência à corrosão, comportamento de soldagem, e custos. Essas diferenças são importantes na fabricação farmacêutica porque o equipamento pode ser exposto a pós, líquidos, agentes de limpeza, umidade, aquecer, e ciclos de produção repetidos.
Uma classe que apresenta bom desempenho em um processo a seco pode se comportar de maneira diferente em um sistema úmido ou sob condições de limpeza contendo cloreto. Acabamento de superfície, qualidade de solda, geometria do equipamento, e o acesso para limpeza também influenciam o desempenho a longo prazo.
Os tipos de aço inoxidável utilizados na indústria farmacêutica pertencem mais frequentemente ao 304 e 316 famílias, incluindo 304L e 316L. Este guia explica por que o aço inoxidável é amplamente utilizado, como essas notas diferem, onde eles aparecem equipamento farmacêutico, e como escolher entre 304 e 316 para um processo específico.

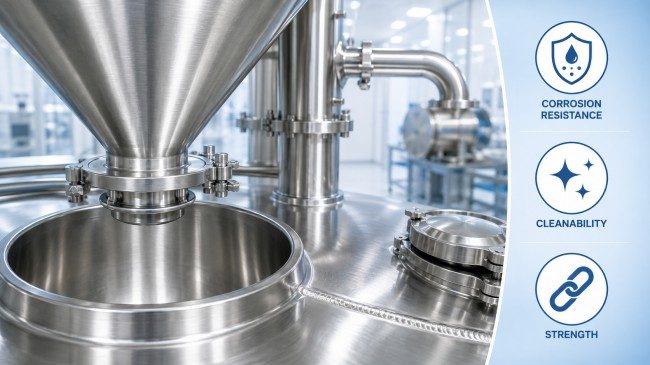

Por que o aço inoxidável é usado na fabricação farmacêutica
Os equipamentos farmacêuticos devem permanecer estáveis durante a produção, limpeza, inspeção, e manutenção. Seus materiais devem resistir à corrosão, evitar interação prejudicial com o produto, apoiar uma limpeza eficaz, e manter a resistência mecânica.
Resistência à corrosão
O aço inoxidável contém cromo, que forma uma fina camada passiva na superfície. Esta camada ajuda a proteger o metal subjacente contra umidade e ataque químico.
Sua eficácia depende da liga e do ambiente operacional. Sais, ácidos, produtos químicos de limpeza, temperatura, umidade, e o tempo de contato podem afetar a resistência à corrosão. Por esta razão, as palavras “aço inoxidável” por si só não fornecem uma especificação completa do equipamento.
Capacidade de limpeza
O aço inoxidável com acabamento adequado proporciona uma dureza, superfície não absorvente que suporta limpeza e inspeção. Superfícies lisas proporcionam aos pós e resíduos menos irregularidades para permanecerem.
A facilidade de limpeza também depende do projeto e da fabricação. Soldas ásperas, lacunas estreitas, fios expostos, cantos internos afiados, e espaços inacessíveis podem reter material mesmo quando o componente circundante utiliza uma liga resistente à corrosão.
Força e Fabricação
O aço inoxidável pode suportar o enchimento repetido, pressionando, transmitir, vedação, e ciclos de embalagem encontrados na produção farmacêutica. Também pode ser cortado, formado, usinado, soldado, e polido em molduras, tremonhas, embarcações, tubos, guardas, e peças de manuseio de produtos.
NÓS 21 CFR 211.63 exige que o equipamento farmacêutico seja projetado adequadamente, dimensionado, e localizado para o uso pretendido, limpeza, e manutenção. Seção 211.65 exige que as superfícies de contato com o produto não sejam reativas, aditivo, ou absorvente de uma forma que altera a qualidade do produto. EU GMP Chapter 3 da mesma forma, requer equipamento adequado à finalidade pretendida e permitir uma limpeza completa.
Esses requisitos se concentram no desempenho do equipamento e na proteção do produto, em vez de nomear um tipo universal de aço inoxidável..

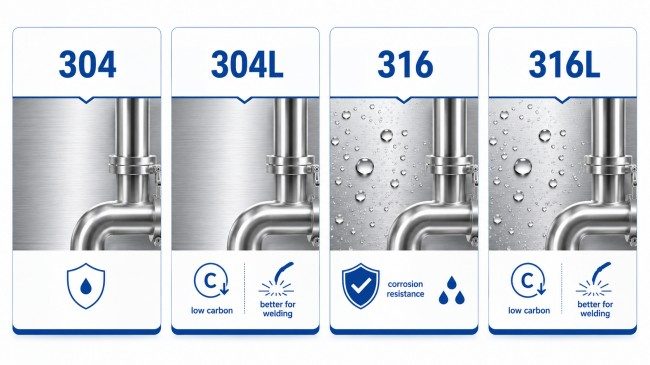

Classes comuns de aço inoxidável usadas na indústria farmacêutica
Os graus austeníticos da série 300 são amplamente utilizados porque combinam resistência à corrosão, conformabilidade, e soldabilidade.
304 Aço inoxidável
Nota 304 é um aço inoxidável cromo-níquel usado em seco, interior, e ambientes levemente corrosivos. Em equipamentos farmacêuticos, comumente aparece em:
- Quadros de máquinas
- Coberturas e painéis externos
- Guardas de segurança
- Suportes e suportes
- Armários elétricos
- Estruturas transportadoras sem contato
304 também pode atender aplicações selecionadas de contato com materiais quando a compatibilidade, condições de limpeza, acabamento superficial, e o design do equipamento foram avaliados.
304L Aço Inoxidável
304L é a versão de baixo carbono do 304. Seu menor teor de carbono reduz o risco de precipitação de carboneto de cromo durante certos ciclos térmicos de soldagem, ajudando a preservar a resistência à corrosão intergranular em torno de soldas fabricadas adequadamente.
É útil para funis soldados, tanques, tubos, e conjuntos fabricados onde a resistência à corrosão do 304 família é suficiente.
316 Aço inoxidável
Nota 316 contém cromo e níquel como 304, mas também contém molibdênio. Esta adição melhora a resistência à corrosão por pites e frestas, especialmente em condições contendo cloreto ou mais quimicamente exigentes.
316 é comumente considerado quando os componentes enfrentam líquidos salinos, limpeza úmida frequente, umidade retida, ou agentes de limpeza mais fortes.
316L Aço Inoxidável
316L é a versão de baixo carbono do 316. Ele combina a resistência à corrosão aprimorada com molibdênio de 316 com menor suscetibilidade à corrosão intergranular após soldagem.
Isso faz do 316L uma escolha comum para vasos soldados, tubos sanitários, válvulas, variedades, bicos de enchimento, e outros conjuntos de contato com materiais expostos a condições de limpeza úmidas ou exigentes.
Classes especiais como 316Ti, 904eu, e 2205 aço inoxidável duplex serve específico para altas temperaturas, altamente corrosivo, de alta pressão, ou aplicações de alta resistência. Não são atualizações automáticas para máquinas farmacêuticas padrão.
| Nota | Característica principal | Direção geral de aplicação |
| 304 | Grau geral de cromo-níquel | Molduras, capas, guardas, e ambientes amenos |
| 304eu | Baixo carbono 304 | Peças soldadas onde a resistência do nível 304 é suficiente |
| 316 | Grau de liga de molibdênio | Molhado, exposto a cloreto, ou áreas mais corrosivas |
| 316eu | Baixo carbono 316 | Sistemas soldados que exigem resistência da família 316 |
| Notas especiais | Maior resistência química ou força | Equipamento de processo especializado |
304 vs. 316 Aço inoxidável: Principais diferenças
A principal diferença entre 304 e 316 aço inoxidável é o molibdênio em 316. Isto melhora a resistência à corrosão localizada em ambientes contendo cloreto e quimicamente exigentes.
Resistência à corrosão
304 funciona bem em muitas condições secas e levemente corrosivas. Muitas vezes é adequado para estruturas de máquinas e áreas expostas principalmente à limpeza rotineira de salas.
316 fornece proteção adicional quando os componentes enfrentam soluções salinas, lavagem repetida, detergentes mais fortes, ou umidade prolongada. O processo de limpeza deve ser avaliado em conjunto com o produto, pois uma formulação suave e seca pode ser seguida por um ciclo de limpeza mais exigente.
Risco de custo e ciclo de vida
O 316 família geralmente custa mais do que 304 família devido ao seu conteúdo adicional de liga. No entanto, escolher apenas pelo preço de compra pode aumentar a manutenção, dificuldade de limpeza, substituição de componentes, trabalho de inspeção, e tempo de inatividade se a classificação não corresponder ao ambiente operacional.
Usando 316 ou 316L em cada quadro, painel, e a proteção também podem adicionar custos sem melhorar a proteção do produto. Um design de materiais mistos é, portanto, comum: use o grau mais resistente onde a exposição exigir e 304 onde as condições são menos exigentes.
O que significa “L”
O “L” significa baixo carbono. Sob certos ciclos térmicos de soldagem, a precipitação de carboneto de cromo pode ocorrer perto dos limites dos grãos e reduzir a resistência à corrosão na área afetada pelo calor.
304L e 316L reduzem esse risco, mas eles não corrigem soldagem deficiente. Método de soldagem, blindagem, entrada de calor, geometria de solda, moagem, limpeza, e o tratamento pós-solda ainda afeta o componente acabado.
| Comparação | 304/304eu | 316/316eu |
| Molibdênio | Normalmente não adicionado | Adicionado |
| Resistência ao cloreto | Mais baixo | Melhorar |
| Custo típico | Mais baixo | Mais alto |
| Papel comum | Áreas estruturais e de serviço moderado | Áreas úmidas e com maior corrosão |
| Base de seleção | Menor exposição | Química ou umidade mais exigente |
A escolha correta depende do produto, mídia de limpeza, umidade, fabricação, e a função de cada área de equipamento.
Onde os tipos de aço inoxidável são usados em equipamentos farmacêuticos
Uma máquina farmacêutica normalmente não precisa de uma classe para cada componente. Uma especificação clara separa as peças de contato com o material, peças da zona de produção próximas, peças estruturais, e componentes selecionados principalmente para resistência ao desgaste ou carga mecânica.
Contato Material e Peças Estruturais
Funis, canais de alimentação, peças de dosagem, tubos de transferência, bicos de enchimento, e calhas de descarga precisam de muita atenção porque entram em contato com material exposto. Molduras, capas, guardas, colchetes, e gabinetes elétricos geralmente enfrentam menor exposição química.
Na Ruida Packing, peças de aço inoxidável que entram em contato com o uso do material 316L aço inoxidável, enquanto outras peças de aço inoxidável usam 304 aço inoxidável. Esta configuração separa os requisitos de contato do material das funções estruturais em vez de aplicar uma classe a toda a máquina.
Exemplos de equipamentos

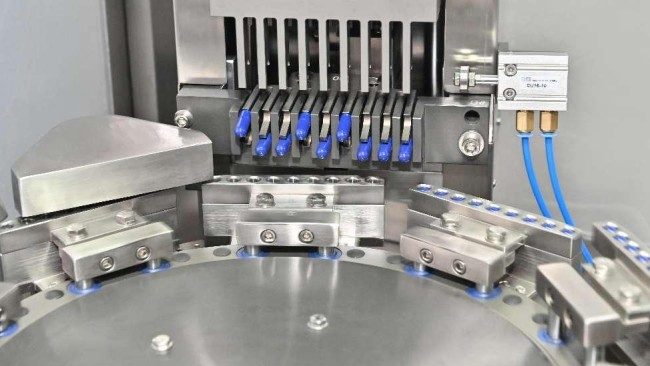

Em um máquina de enchimento de cápsulas, o funil, seção de dosagem, e pó ou grânulos de contato do caminho de transferência, enquanto o quadro, gabinete, e guardas desempenham funções estruturais ou de proteção.
UM máquina de compressa para comprimidos contém peças de contato com o material, bem como ferramentas e componentes de alta carga. Socos, morre, torres, rolamentos, e outras peças de desgaste são selecionadas quanto à dureza, resistência à fadiga, e função operacional, então sua seleção de materiais vai além de um simples 304 vs. 316 comparação.
Em um máquina de contagem eletrônica de cápsulas de comprimidos, o funil, canais vibratórios, caminho de contagem, e saída de descarga entram em contato com a forma farmacêutica. Uma máquina de embalagem blister também inclui alimentadores e guias que tocam comprimidos ou cápsulas não embalados.
Uma máquina de encartuchamento normalmente lida com produtos que já estão dentro da embalagem primária. Suas estruturas de aço inoxidável comumente usam 304, a menos que o ambiente de produção ou acordo técnico exija outro material.
Acabamento de superfície e design higiênico
A seleção de materiais deve ser apoiada por acabamento adequado e design de equipamento. Onde a rugosidade da superfície afeta a limpeza, o requisito deve aplicar-se à zona de contato relevante e ser verificado por medição, em vez de uma descrição geral, como “acabamento espelhado”.
As soldas de contato com o material devem ser acessíveis e finalizadas de acordo com os requisitos acordados. Cantos agudos, lacunas estreitas, fios expostos, placas sobrepostas, e canais inacessíveis podem dificultar a limpeza.
A passivação remove a contaminação livre de ferro e dá suporte à superfície passiva após a fabricação. O eletropolimento pode melhorar a suavidade em sistemas selecionados de alta pureza, mas nenhum dos tratamentos é um requisito universal para todas as máquinas farmacêuticas.

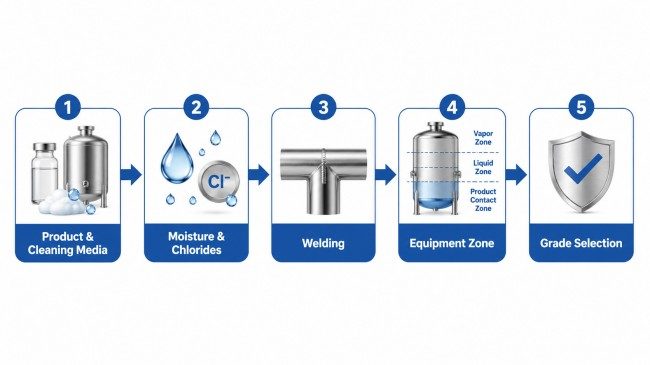

Como escolher o tipo certo de aço inoxidável
A seleção de materiais deve seguir as condições reais do processo e a função de cada área do equipamento.
1. Identifique produtos e meios de limpeza
Liste todas as substâncias que entram em contato com o equipamento, incluindo pós, líquidos, sais, ácidos, detergentes, desinfetantes, e enxágue com água. Os produtos químicos de limpeza podem criar um risco de corrosão maior do que o próprio produto.
2. Zonas de equipamentos separadas
Peça ao fornecedor para identificar as peças em contato direto com o material, peças da zona de produção próximas, peças estruturais, componentes de desgaste, e materiais de contato não metálicos. Evite aceitar uma afirmação geral de que a máquina é simplesmente “aço inoxidável”.
3. Revise as condições de exposição
Considere se o contato é seco ou úmido, intermitente ou contínuo, e se o calor, cloretos, umidade retida, ou má drenagem aumentam o risco de corrosão.
4. Avalie o acesso à fabricação e limpeza
Verifique a condição da solda, cantos internos, acabamento superficial, drenagem, componentes removíveis, e acesso para limpeza e inspeção. Definir passivação, eletropolimento, ou requisitos de rugosidade somente onde o processo os justifica.
5. Confirme padrões e documentos
A designação da classe deve estar vinculada a um padrão de material aplicável, como ASTM, EM, ou JIS, e apoiado pelo certificado de material acordado ou registro de rastreabilidade.
Dependendo do projeto, a documentação pode incluir:
- Listas de peças de contato com materiais
- Certificados de materiais
- Requisitos de acabamento de superfície
- Registros de tratamento de solda
- Registros de passivação
- Critérios de inspeção FAT
| Condição operacional | Direção de seleção prática |
| Seco, leve, serviço sem contato | 304 muitas vezes fornece um equilíbrio adequado |
| Peças soldadas em condições amenas | Considere 304L |
| Exposição úmida ou contendo cloreto | Avaliar 316 ou 316L |
| Sistema soldado que requer resistência da família 316 | Considere 316L |
| Processo altamente corrosivo ou incomum | Conclua uma revisão de engenharia dedicada |
Os requisitos da FDA e da UE GMP não declaram que todas as peças em contato com o material devem usar 316L. Eles exigem materiais e superfícies de equipamentos adequados ao uso pretendido, limpeza de apoio, e evitar interações prejudiciais com o produto.
O fabricante e o usuário devem definir a configuração necessária do material na especificação do equipamento e no acordo técnico.
Conclusão
Os principais tipos de aço inoxidável utilizados na indústria farmacêutica são 304, 304eu, 316, e 316L. Nota 304 atende a muitas aplicações estruturais e de serviços moderados, enquanto 316 oferece maior resistência em cloretos, molhado, ou ambientes quimicamente mais exigentes. As versões com baixo teor de carbono reduzem o risco de corrosão intergranular associada a certas condições de soldagem.
O 304 vs. 316 a decisão sobre o aço inoxidável deve ser baseada na exposição real, fabricação, e requisitos de ciclo de vida. Uma especificação útil identifica a classe usada em cada área importante e também define o acabamento superficial, tratamento de solda, acesso de limpeza, e documentos comprovativos.
Perguntas frequentes
Quais tipos de aço inoxidável são comumente usados na indústria farmacêutica?
304, 304eu, 316, e 316L são as classes de uso geral mais comuns. Processos especializados podem exigir materiais de liga superior ou duplex.
Qual é a principal diferença entre 304 e 316 aço inoxidável?
316 contém molibdênio, que melhora a resistência à corrosão por pites e frestas relacionadas ao cloreto.
Por que 304L e 316L são usados para equipamentos soldados?
Seu menor teor de carbono reduz o risco de precipitação de carboneto de cromo durante certos ciclos térmicos de soldagem e ajuda a preservar a resistência à corrosão em torno de soldas fabricadas adequadamente..
O grau de aço inoxidável é suficiente para determinar o desempenho higiênico?
Não. Acabamento de superfície, qualidade de solda, geometria, acesso de limpeza, drenagem, selos, e os requisitos de fabricação documentados também afetam o desempenho higiênico.
A GMP exige que todas as peças de contato com o material usem 316L??
Nenhuma regra geral da FDA ou GMP da UE exige que todos os componentes de contato com material usem 316L. O material deve ser adequado ao produto, processo de limpeza, e uso pretendido do equipamento.
Referências
- Código Eletrônico de Regulamentações Federais, 21 Parte CFR 211, Subparte D—Equipamento, especialmente §§211.63, 211.65, e 211.67.
- Comissão Europeia, Diretrizes da UE para Boas Práticas de Fabricação, Volume 4, Capítulo 3: Instalações e Equipamentos, especialmente seções 3.34–3.39.
- ASME, BPE – Equipamento de Bioprocessamento.
