ماكينة تعبئة سوائل: أنواع, كيف تعمل, وما الذي يجب التحقق منه قبل الشراء

تقوم آلة تعبئة السوائل بتوزيع حجم مُقاس من السائل في حاوية - زجاجة, قارورة, كيس, أو الكيس - باستمرار وبشكل متكرر عبر عملية الإنتاج. في تصنيع الأدوية والمكملات الغذائية, هذا الاتساق ليس اختياريا. تؤدي التعبئة القصيرة إلى حدوث مشكلة في الامتثال. منتج النفايات الزائدة. تؤدي دورة التعبئة غير المستقرة إلى إبطاء كل شيء في اتجاه مجرى النهر, من السد إلى التفتيش.

نوع الآلة, آلية التعبئة, والتكوين يعتمد على ما تقوم بملئه, كم هو سميك, ما الحاوية التي تستخدمها, ومدى السرعة التي يحتاجها خطك للتحرك. إن حشو الجاذبية الذي يعمل بشكل جيد مع محلول فموي رقيق لن يتعامل مع التعليق اللزج. قد يكون حشو المكبس المناسب للعصائر هو الاختيار الخاطئ إذا كان منتجك يتطلب الحد الأدنى من الاتصال بالأسطح المعدنية.

يغطي هذا الدليل الأنواع الرئيسية لآلات تعبئة السوائل, كيف يعمل كل واحد, وما هو الأكثر أهمية عند اختيار المعدات اللازمة لخط تعبئة الزجاجات الصيدلانية أو المكملات الغذائية.

ما هي ماكينة تعبئة السوائل?

آلة تعبئة السوائل هي عبارة عن معدات تعبئة تقوم بقياس وتوزيع السائل في حاويات بحجم محدد لكل دورة. يتم استخدامه بعد تصنيع المنتج السائل – المختلط, المخلوطة, أو مركب - وقبل أن تنتقل الحاوية إلى السد, ختم, وضع العلامات, أو الكرتونة.

في خطوط الأدوية والمكملات الغذائية, نطاق السوائل التي يتم التعامل معها واسع. الحلول عن طريق الفم, شراب, الصبغات, الفيتامينات السائلة, مقتطفات عشبية, تعليق, والمستحلبات كلها تطبيقات شائعة. هذه المنتجات تختلف بشكل كبير في اللزوجة, التركيب الكيميائي, حساسية للحرارة أو القص, والمتطلبات التنظيمية لمواد الاتصال.

المهمة الأساسية لآلة تعبئة السوائل هي دقة الحجم. يجب أن تتلقى كل حاوية في الدفعة نفس الكمية من السائل, ضمن التسامح المحدد. للمنتجات الخاضعة للتنظيم, يعد هذا التسامح جزءًا من مواصفات المنتج ووثائق الدفعة. للمنتجات التجارية, فإنه يؤثر بشكل مباشر على مطالبات التسمية, تجربة المستهلك, والتكلفة لكل وحدة.

معظم آلات تعبئة السوائل الموجودة في زجاجات ذات مقابض دوائية أو تكميلية. قوارير, زجاجات القطارة, وتظهر أيضًا الأكياس المنفوخة اعتمادًا على تنسيق المنتج. عادةً ما يقع قسم التعبئة بين خزان الخلط أو التثبيت ومحطة السد. يتبع تخطيط الخط النموذجي هذا الترتيب:

تحضير السائل ← تعبئة السائل ← السد ← الختم التعريفي ← وضع العلامات ← التغليف بالكرتون

إن حشو السائل ليس هو المحطة الوحيدة التي تؤثر على جودة التعبئة. الزجاجة التي تصل مائلة أو تالفة ستنتج تعبئة سيئة بغض النظر عن مدى جودة معايرة الجهاز. آلة السد التي لا تستطيع التعامل مع الزجاجة بعد التعبئة سوف تبطئ الخط حتى لو كان حشو السائل يعمل بشكل نظيف. وهذا هو السبب في أن اختيار معدات تعبئة السوائل يكون دائمًا قرارًا على مستوى الخط, ليس فقط على مستوى الآلة.

ما الذي يجعل التطبيقات الصيدلانية والمكملات الغذائية مختلفة عن, يقول, مصنع تعبئة المياه أو خط البهارات, يأتي في ثلاثة أشياء. أولاً, تحمل دقة الجرعة وزنًا تنظيميًا - تخضع الأدوية والمكملات الغذائية السائلة عن طريق الفم لملء متطلبات الحجم التي لا تخضع لها المنتجات الغذائية والصناعية. ثانية, غالبًا ما تكون السوائل نفسها أكثر حساسية: بعض التركيبات تتفاعل مع الحرارة, قوة القص, أو ملامسة المعادن بطرق تؤثر على استقرار المنتج. ثالث, تعد قابلية التنظيف والتحكم في التلوث جزءًا من GMP 준수, مما يعني أن نظام التعبئة يجب أن يكون مصممًا للتنظيف المعتمد والتغيير الموثق, وليس فقط إنتاجية الإنتاج.

يشكل هذا السياق نوع الجهاز المناسب, ما هي المواد التي يجب أن تكون أجزاء الاتصال مصنوعة منها, وكيفية دمج المعدات في خط تعبئة السوائل الأوسع.

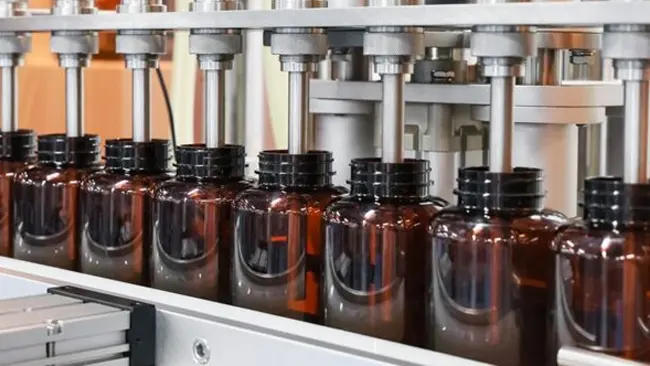

كيف تعمل آلة تعبئة السوائل?

تتكون دورة التعبئة من أربع مراحل أساسية: تتحرك الحاوية إلى موضعها أسفل فوهة التعبئة, تفتح الفوهة ويتم توزيع السائل, يتم الوصول إلى الحجم المحدد وتغلق الفوهة, وتخرج الحاوية. ويتكرر هذا التسلسل لكل وحدة في الدفعة.

ما يختلف بين أنواع الآلات هو كيفية قياس الحجم وكيفية نقل السائل. تقوم بعض الآلات بالقياس حسب الوقت، حيث يظل الصمام مفتوحًا لمدة محددة ويحدد معدل التدفق الحجم. ويقيس البعض الآخر بالإزاحة، حيث يحرك المكبس حجمًا ثابتًا في كل ضربة. ويستخدم آخرون مضخة ويقيسون إلكترونيًا من خلال مقياس التدفق أو المستشعر.

يتعامل كل نهج مع اللزوجة بشكل مختلف. هذا هو السبب في أن نوع السائل الذي يتم ملؤه هو السؤال الأول في أي عملية اختيار للآلة, وليس سرعة الإخراج أو حجم الحاوية.

أنواع آلات تعبئة السوائل

يغطي الجدول أدناه الأنواع الأكثر استخدامًا في التطبيقات الصيدلانية والمكملات الغذائية.

유형	كيف يعمل	الأفضل ل	فحص المفتاح
حشو المكبس	يسحب المكبس حجمًا ثابتًا ويدفعه عبر الفوهة في كل دورة	شراب, تعليق, لزوجة متوسطة إلى عالية	جودة الختم, قابلية التنظيف, نطاق تعديل الحجم
حشو المضخة التمعجية	تقوم الأسطوانات بضغط الأنابيب المرنة لتحريك السائل; الأنبوب فقط هو الذي يتصل بالمنتج	حساس, معقمة, أو الصيغ التفاعلية	مادة الأنابيب, تردد الاستبدال
حشو الجاذبية	يقوم الصمام الموقوت بإطلاق السائل من خزان مرتفع عن طريق الجاذبية	رفيع, السوائل حرة التدفق – المحاليل الفموية, الصبغات	دقة التوقيت, تصميم فوهة مضادة للتنقيط
حشو الفائض	يملأ السائل إلى مستوى محدد; يعود الفائض إلى الخزان	السوائل أو المنتجات الرغوية التي تحتاج إلى مظهر متناسق على مستوى التعبئة	اتساق أبعاد الحاوية
حشو مضخة التروس	توفر المضخة التروسية كميات دقيقة من السائل اللزج	منتجات عالية اللزوجة, أحجام التعبئة الصغيرة التي تحتاج إلى دقة شديدة	توافق مادة المضخة مع التركيبة

للسوائل عن طريق الفم, شراب, والمكملات الغذائية من نوع التعليق, تغطي حشوات المكبس والتمعجية معظم التطبيقات. تعتبر حشوات الجاذبية شائعة في المحاليل والصبغات الفموية الرقيقة. تظهر مضخات التروس عندما تكون اللزوجة عالية ويكون حجم التعبئة صغيرًا.

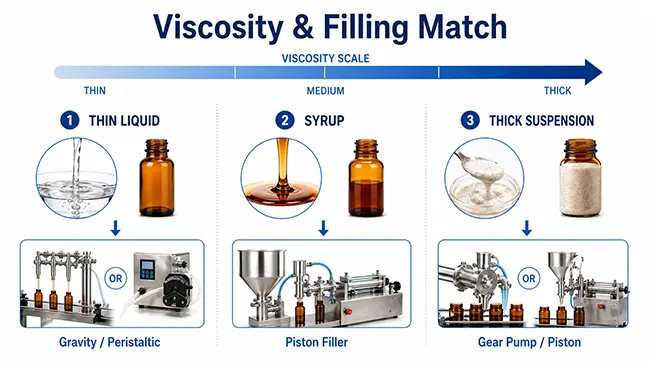

اللزوجة هي القرار الأول الذي يتعين عليك اتخاذه

قبل حجم الحاوية, قبل سرعة الإخراج, تحدد اللزوجة آلية تعبئة السائل التي يمكنها تقديم نتائج متسقة عبر عملية الإنتاج الكاملة.

يتم قياس اللزوجة بالمئوية (سي بي). الماء يجلس حولها 1 سي بي. الصبغات القائمة على الإيثانول متشابهة. تتراوح العصائر من تقريبًا 100 ل 10,000 cP اعتمادًا على تركيز السكر وتركيبته. يمكن أن تتجاوز المعلقات السميكة هذا النطاق بشكل كبير.

والنتيجة العملية مباشرة. يعتمد حشو الجاذبية على تدفق السائل بحرية عبر صمام موقوت. أضف اللزوجة ويصبح التدفق غير متوقع - تختلف أحجام التعبئة من زجاجة إلى أخرى. يستخدم حشو المكبس الإزاحة الميكانيكية, لذا فإن اللزوجة لها تأثير أقل على الدقة, لكن أختام المكبس وتصميم الفوهة لا تزال بحاجة إلى مطابقة المنتج. تتعامل مضخة التروس جيدًا مع المواد عالية اللزوجة, ولكن يجب أن تكون مادة المضخة متوافقة مع التركيبة.

لخطوط الأدوية والمكملات الغذائية, تنقسم نطاقات اللزوجة ذات الصلة تقريبًا على النحو التالي:

• تحت 100 سي بي - رقيقة الماء للضوء: حشو الجاذبية أو المضخة التمعجية
• 100-5,000 سنتي بويز - شراب, مستحلبات خفيفة: حشو المكبس هو الخيار الأكثر شيوعًا
• فوق 5,000 سي بي - تعليق سميك, المواد الهلامية الكثيفة: مكبس مع خيار فوهة ساخنة, أو مضخة والعتاد

تعقيد عملي واحد: بعض المكملات الغذائية السائلة والتركيبات العشبية تتغير لزوجتها مع درجة الحرارة. المنتج الذي يتدفق جيدًا عند درجة حرارة 30 درجة مئوية قد يصبح سميكًا بشكل ملحوظ في درجة حرارة الغرفة. إذا كانت الصيغة تتصرف بهذه الطريقة, تحتاج الآلة إلى إمكانية التسخين على مستوى الفوهة أو الخزان, ويجب تحديد ذلك قبل الشراء - وليس تعديله بعد التثبيت.

مكبس حشو مقابل مضخة تمعجية: ما هي التغييرات لخطوط فارما

تظهر كل من حشوات المكبس والمضخات التمعجية بانتظام في إنتاج الأدوية والمكملات الغذائية. القرار بينهما يعود إلى المنتج, متطلبات التنظيف, وعدد وحدات SKU التي يعمل عليها الخط.

	حشو المكبس	حشو المضخة التمعجية
دقة الملء	عالي, متسقة عبر نطاق اللزوجة	عالية للزوجة المنخفضة إلى المتوسطة
الاتصال بالمنتج	مكبس, اسطوانة, وفوهة كل سائل الاتصال	فقط الأنابيب تتصل بالسائل
الأفضل ل	شراب, تعليق, تركيبات متوسطة اللزوجة	حساس, معقمة, أو الصيغ التفاعلية
تنظيف	يتطلب CIP أو التفكيك الكامل	استبدال الأنبوب بين المنتجات; لا توجد أجزاء معدنية مبللة للتنظيف
التحول	تعديل الحجم الميكانيكي	سريع لخطوط المنتجات المتعددة
التكلفة الاستهلاكية	لا أحد	الأنابيب هي تكلفة استبدال متكررة

غالبًا ما يتم تفضيل الحشوات التمعجية عندما يجب ألا تلامس التركيبة المعدن - وهذا مهم بالنسبة لبعض المستخلصات العشبية, المنتجات القائمة على الكحول, أو أي شيء حيث الأكسدة أو التفاعل المعدني يشكل مصدر قلق. كما يعمل مبدأ الاتصال بالأنبوب فقط على تبسيط التحقق من صحة التنظيف, حيث يتم استبدال الأنبوب بدلاً من تنظيفه وتوثيقه.

تظل حشوات المكبس هي الخيار الأكثر شيوعًا للسوائل الصيدلانية ذات اللزوجة المتوسطة والعالية حيث تكون الإنتاجية والاتساق على المدى الطويل هي المتطلبات الأساسية.

المكان المناسب لآلة تعبئة السوائل في خط تعبئة الزجاجات

في عملية صيدلية أو تكميلية, يتم وضع حشو السائل بين خزان تخزين المنتج ومحطة السد. تصل الحاوية فارغة, يتلقى التعبئة, وينتقل إلى الإغلاق.

يتبع الخط القياسي للسوائل الفموية أو المكملات السائلة هذا التسلسل:

تفكيك الزجاجة ← التعبئة ← السد ← الختم التعريفي ← وضع العلامات ← التغليف بالكرتون

تؤثر جودة التعبئة في هذه المحطة على كل شيء في اتجاه مجرى النهر. زجاجة بها سائل على الرقبة أو خيوط سوف تسبب مشاكل في الرقبة 캡핑기 - قد لا يتم وضع القبعات بشكل صحيح, تصبح قراءات عزم الدوران غير متناسقة, وترتفع معدلات الرفض. إذا كان الخط يتضمن آلة الختم التعريفي, يمكن أن تتداخل بقايا المنتج بالقرب من فم الزجاجة مع التصاق بطانة الرقائق.

وهذا يعني أنه يجب تحديد حشو السائل ليس فقط من أجل دقة التعبئة, ولكن من أجل قطع الفوهة النظيفة بعد كل دورة. يعد تصميم الفوهة المضادة للتنقيط ميزة قياسية يجب تأكيدها, خاصة بالنسبة للسوائل الرقيقة التي تتدفق بسهولة.

ما الذي يجب التحقق منه قبل شراء آلة تعبئة السوائل

ملء نطاق الحجم ومواصفات الدقة تأكد من أن الماكينة تغطي أصغر وأكبر أحجام التعبئة في نطاقك بنفس مستوى الدقة. تتمتع العديد من مواد الحشو السائلة بنطاق تشغيل مثالي وتنخفض الدقة عند حدود المواصفات.

لزوجة المنتج تعرف على نطاق cP لمنتجك عند درجة حرارة التعبئة. قم بمطابقة هذا مع نوع الجهاز قبل تقييم أي شيء آخر.

شكل الحاوية وأبعاد الرقبة قطر عنق الزجاجة, اختلاف الارتفاع عبر وحدات SKU, وما إذا كانت التعبئة تستخدم فوهة من أعلى إلى أسفل أو من أسفل إلى أعلى، كلها تؤثر على تكوين رأس التعبئة.

الإخراج المطلوب اذكر ذلك في زجاجات في الدقيقة, ليس فقط تغيير الحجم. تحتاج الماكينة إلى مطابقة وتيرة الخط، وليس فقط هدف الإنتاج اليومي.

عدد وحدات SKU وتكرار التغيير يحتاج الخط الذي يعمل بأحجام زجاجات متعددة إلى السرعة, تغيير بدون أدوات. يمكن للخط المخصص لمنتج واحد أن يقبل عملية إعداد أبطأ.

طريقة التنظيف قرر ما إذا كانت قدرة التنظيف المكاني (CIP) مطلوبة أو ما إذا كان التفكيك والتنظيف اليدوي مقبولاً. يؤثر هذا القرار على كل من تكلفة المعدات ونطاق التحقق من التنظيف.

معايير المواد الاتصال للتطبيقات الصيدلانية والمكملات الغذائية, يجب أن تكون الأجزاء الملامسة للسائل مصنوعة من الفولاذ المقاوم للصدأ 316L كحد أدنى. يجب أن تكون الأنابيب في الأنظمة التمعجية من السيليكون الصيدلاني أو ما يعادله. اطلب شهادات المواد قبل تقديم الطلب.

إذا كنت تخطط لخط تعبئة السوائل للمنتجات الصيدلانية أو المكملات الغذائية, يمكن لـ Ruidapacking مراجعة لزوجة منتجك, تنسيق الحاوية, نطاق حجم التعبئة, ومتطلبات الإخراج, ثم يوصي بالمطابقة آلة تعبئة السوائل أو تكوين خط تعبئة كامل. مع نظام الإدارة 6S والتحكم الكامل في العملية, نحن نضمن الفحص الكامل لجميع المنتجات قبل الشحن. أرسل تفاصيل منتجك وحاويتك للحصول على توصية خاصة بالمعدات.
