ماشین کارتن سازی توضیح داد: بررسی اجمالی نهایی انواع, کاربردهای, و چگونه کار می کند

یک دستگاه کارتن سازی یک محصول بسته بندی شده را به یک واحد خرده فروشی تمام شده تبدیل می کند. یک کارتن تخت را باز می کند, محصول را بارگیری می کند (و در صورت نیاز درج می کند), کارتن را می بندد, و هر بسته ای را که در بررسی های اولیه ناموفق باشد حذف می کند.

چیزی که معمولاً موفقیت را تعیین می کند یک CPM واحد نیست(کارتن در دقیقه) شماره. مهم این است که آیا کارتن ها در هر چرخه مربع باز می شوند, محصول به موقع به فید می رسد, خوراک را تمیز وارد می کند, و بسته شدن به طور مداوم شکل می گیرد. وقتی آن اصول اولیه پایدار باشد, سرعت به یک مکالمه بسیار ساده تر تبدیل می شود.

کاری که دستگاه کارتن سازی روی خط بسته بندی انجام می دهد

روی خط بسته بندی, بعد از آن یک دستگاه کارتن سازی می نشیند بسته بندی اولیه و یک واحد محافظت شده را به یک بسته قابل فروش تبدیل می کند. ساختار را اضافه می کند, هندلینگ را بهبود می بخشد, و یک سطح ثابت برای کدنویسی ایجاد می کند, برچسب زدن, و ویژگی های اثبات دستکاری قبل از انتقال کارتن به بسته بندی کیس.

کارتن نیز یک نقطه کنترل است. این کمک می کند تا اطمینان حاصل شود که اجزای مناسب وجود دارند, ارائه کارتن را ثابت نگه می دارد, و بسته های ناقص را حذف می کند تا به پایین دست سفر نکنند.

وقتی کارتن سازی به گلوگاه تبدیل می شود, علت معمولا یکی از این عدم تطابق است: زمان تخلیه بالادست ناپایدار است, تنوع کیفیت کارتن برای بسته شدن و باند سرعت انتخابی بسیار زیاد است, یا سیستم درج به اندازه کافی محکم کنترل نمی شود. به همین دلیل است که انتخاب نوع و طراحی انتقال خط قبل از مقایسه CPM اهمیت دارد (کارتن در دقیقه).

انواع دستگاه کارتن سازی که اهمیت دارند

«کارتونر» خانواده‌ای از ماشین‌ها را توصیف می‌کند. چند انتخاب ساختاری - جهت گیری, حرکت, سبک بارگذاری, و بسته شدن - تصمیم بگیرید که چه محصولاتی به بهترین وجه مناسب هستند و سیستم تا چه اندازه در برابر تغییرات قابل تحمل است.

افقی در مقابل عمودی
کارتن های افقی (دستگاه کارتن سازی افقی) اغلب با اقلامی که به راحتی از کنار به داخل فشار داده می شوند، مناسب هستند. کارتن های عمودی (دستگاه کارتن سازی عمودی) اغلب مناسب محصولاتی هستند که می توان آنها را از بالا قرار داد یا انداخت.

حرکت متناوب در مقابل حرکت مداوم
دستگاه های کارتن سازی متناوب از ایستگاهی به ایستگاه دیگر فهرست می کنند. زمانی که شما SKU های زیادی را اجرا می کنید و به تغییرات تکرار شونده تکیه می کنید، این موارد رایج هستند. دستگاه های کارتن سازی پیوسته کارتن ها را در حرکت نگه می دارند و می توانند به باندهای سرعت بالاتر برسند, اما معمولاً برای پایدار ماندن نیاز به زمان‌بندی تغذیه ثابت‌تر و کارتن‌های ثابت‌تری دارند.

بار نهایی در مقابل بار جانبی
طرح های بار انتهایی از انتهای کارتن وارد می شوند, معمولا با استفاده از فشار دهنده. طرح های بار جانبی از طریق یک دهانه جانبی وارد می شوند. بهترین انتخاب به طراحی کارتن بستگی دارد, هندسه محصول, و اینکه چگونه می خواهید درج ها وارد شوند.

سبک های بسته شدن
بستن تاک امری رایج و بخشنده است. زبانه‌های قفل‌دار نیروی نگه‌دارنده را اضافه می‌کنند اما به کیفیت چین‌خوردگی حساس هستند. چسب داغ یکپارچگی مهر و موم را بهبود می بخشد اما کنترل و تمیز کردن چسب را معرفی می کند.

در اینجا یک نقشه سریع برای مطابقت تصمیمات نوع با برنامه های معمولی وجود دارد.

تصمیم تایپ کنید	گزینه های رایج	اغلب بهترین برای	مراقب باشید
جهت کارتن	افقی / عمودی	تاول & کیسه ها / بطری ها & کوزه ها	پایداری محصول در حین انتقال
حرکت	متناوب / مستمر	تغییر قالب مکرر / باندهای سرعت بالاتر	زمان بندی تغذیه, قوام کارتن
سبک بارگیری	پایان بار / بار جانبی	اقلام فشاری / ارائه جانبی	محدودیت های طراحی کارتن, درج هماهنگی
بسته شدن	جمع کردن / قفل کنید / چسب	کارتن های استاندارد / نیاز به یکپارچگی بالاتر	گرد و غبار, تنوع چین, کنترل چسب

نحوه کار دستگاه کارتن سازی

اکثر کارتن‌سازها جریان ایستگاهی مشابهی دارند. چیدمان ها متفاوت است, اما منطق سازگار است: کارتن را آماده کنید, همگام سازی محصول, درج اضافه کنید, بستن, تایید کنید, و عیوب را قبل از بسته بندی پایین دست رد کنید.

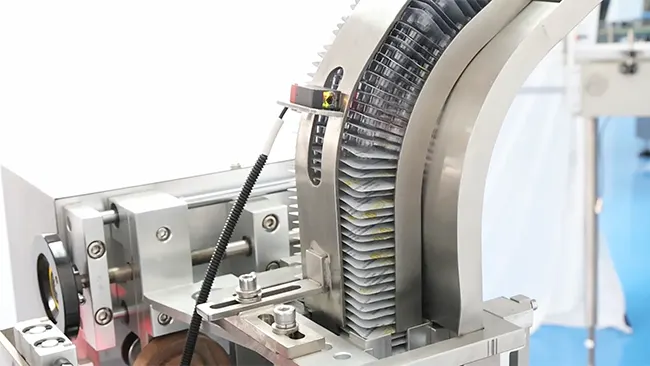

انتخاب کارتن و نصب
کارتن های تخت از یک مجله بیرون کشیده می شوند, با مکش یا انگشتان مکانیکی باز می شود, و به یک زنجیره پرواز یا جیب منتقل می شود که کارتن را مربع نگه می دارد. کیفیت نعوظ پایه و اساس است - اگر کارتن ها مربع نیستند, هر چین و بسته شدن پایین دست کمتر قابل اعتماد می شود.

خوراک محصول و زمان بندی
محصول از تجهیزات بالادستی می رسد و باید دقیقاً در لحظه آماده شدن کارتن ارائه شود. درج ممکن است یک فشار دهنده باشد, یک لنگه جانبی, یا یک هد قرارگیری در بالای بار بسته به طرح. جابجایی زمان در انتقال یکی از دلایل رایج توقف خطوط است.

جابجایی بروشور و درج
اگر بسته شما به بروشور نیاز دارد, ایستگاه درج باید یک قطعه را جدا کند, تایید دریافت, سپس آن را تمیز وارد کنید. گرد و غبار کاغذ, حلقه کردن, و استاتیک مسائل رایجی هستند, به خصوص زمانی که تامین کنندگان بروشور یا دسته ها تغییر می کنند.

بستن و کد نویسی
کارتن ها با تاک بسته می شوند, قفل کردن, یا چسب, سپس اگر خط از کارتن به عنوان ایستگاه شناسایی استفاده می کند، کدگذاری یا برچسب گذاری می شود. قابلیت اطمینان بسته شدن بسته به کیفیت کارتن و نحوه تنظیم مداوم راهنماها پس از تعویض بستگی دارد.

تشخیص و رد
سنسورها موارد ضروری مانند باز شدن کارتن را تأیید می کنند, محصول حاضر, جزوه حاضر, و بسته شدن شکل گرفت. خطاها رد می شوند تا به بسته بندی کیس ادامه ندهند.

تغذیه کنید, درج می کند, و کیفیت کارتن

اگر هدف شما توقف های کمتری است, ارزش این بخش از هر نمودار سرعتی بیشتر است. کارتن سازی کاغذ است (راهنمای دستورالعمل) جابجایی و جابجایی محصول به طور همزمان, بنابراین تنوع به سرعت نشان می دهد.

طراحی فید
خوراکی را انتخاب کنید که با پایداری محصول و نحوه تخلیه تجهیزات بالادست مطابقت داشته باشد. یک کارت تاولی سفت ممکن است با سیستم فشار وارد شود. نور, موارد ناپایدار ممکن است نیاز به رسیدگی ملایم‌تر یا هدایت بهتر داشته باشند. اگر ماشین های بالادستی میکرو استاپ دارند, بافر را در نظر بگیرید تا کارتونر مجبور نشود هر بار که فیدر مکث می کند متوقف شود.

درج و تا کردن جزوه

با جزوات مانند یک قالب رفتار کنید, چک باکس نیست. در بسته بندی دارویی و غذایی, درج بروشور بخشی از نیاز بسته است, و یک بروشور مفقود یا مضاعف می تواند به یک مسئله انطباق تبدیل شود - بنابراین بی ثباتی در اینجا به سرعت به ضایعات و خرابی تبدیل می شود. به همین دلیل است که یک دستگاه تا کردن برگه اغلب با کارتن کار جفت می شود تا چین ها را ثابت نگه دارد و قابلیت اطمینان انتخاب را بهبود بخشد.; برای خطوط با سرعت بالاتر یا برگه های پیچیده, برخی از سایت ها از یک پوشه رده بالاتر استفاده می کنند (مانند GUK). نحوه تأیید سیستم انتخاب را تأیید کنید, چگونه دو برابر را تشخیص می دهد, و چگونه تغییرات ضخامت را کنترل می کند.

قوام کارتن و منبع یابی
تنوع کارتن یکی از دلایل اصلی مربا و بسته شدن ضعیف است. افزایش کیفیت, سختی تخته, و گرد و غبار بر نعوظ و چین خوردگی تأثیر می گذارد. در صورت مشاهده مشکلات مزمن, تست کارتن از یک تامین کننده دوم یا یک دسته دیگر یکی از سریع ترین راه ها برای جدا کردن مشکلات راه اندازی از مشکلات مواد است..

درایورهای عملکرد: سرعت در مقابل ثبات

CPM برای بنچمارک مفید است, اما توضیح نمی دهد که چگونه یک خط در یک شیفت رفتار می کند. سه راننده معمولاً ثبات را تعیین می کنند.

زمان بندی و بافر کردن
یک کارتن‌ساز فقط می‌تواند به‌اندازه دست‌اندازهایش ثابت کار کند. زمانی که ورود محصول ناهموار است, شما یا محصول را بافر می کنید یا توقف های مکرر را می پذیرید. یک بافر کوچک می تواند چرخه های توقف-شروع را کاهش دهد و خروجی خالص را بهبود بخشد، حتی اگر اوج CPM تغییر نکند..

تکرارپذیری تغییر
تغییر تنها به تعویض قطعات قالب نیست. هندسه باز شدن کارتن است, راهنماهای تاشو فلپ, تنظیمات انتخاب را درج کنید, موقعیت های سنسور, و زمان بندی را رد کنید. ماشین‌هایی که تکرار این تنظیمات را آسان می‌کنند، معمولاً در شیفت‌ها به‌طور مداوم کار می‌کنند.

منطق تشخیص
منطق تشخیص و رد واضح، سردرگمی پایین دست و کار مجدد را کاهش می دهد. بپرسید چه چک هایی استاندارد هستند, آنچه اختیاری است, و نحوه ثبت آلارم ها و ردها.

کنترل IPC در فرآیند

کنترل در فرآیند (IPC) یعنی چک های منظم در طول اجرا, هر بار به همین ترتیب انجام می شود, برای گرفتن زود هنگام دریفت. در کارتن سازی, IPC کمتر در مورد اندازه‌گیری است و بیشتر در مورد تأیید این است که سیستم هنوز در حال مونتاژ بسته مناسب است.

یک مجموعه IPC عملی معمولاً شامل: تایید خوانایی و صحت کد, بررسی وجود برگه در صورت لزوم, تایید یکپارچگی بسته شدن, و تماشای روندهای رد. هدف این است که تغییرات کوچک را مشاهده کنید - کارتن ها مربع باز نمی شوند, جزوات شروع به تغذیه نادرست می کنند, بستن زبانه ها به طور تمیز شکل نمی گیرد - قبل از اینکه این تغییرات به یک نقطه تبدیل شوند.

اگر یک رکورد ساده نگه دارید, یک گزارش توقف کوتاه با دلیل هشدار بالا نگه دارید, اصلاح اعمال شد, و زمان شروع مجدد. در طی چند هفته, این سریعترین ابزار بهبود شما می شود.

داروسازی و اصول انطباق

در بسته بندی تنظیم شده, کارتن سازی بخشی از پیشگیری از مخلوط شدن و کنترل بسته بندی است. 21 CFR 211.130 برای اطمینان از استفاده صحیح از مواد بسته بندی و برچسب زدن، نیازمند رویه ها و بازرسی های مکتوب است, با تاکید بر ترخیص خط و مستندات.

در سطح عملی, این معمولاً به معنای یک بازرسی از خط فاصله قابل تکرار قبل از اجرا است, استفاده کنترل شده از مواد بسته بندی در ایستگاه, و سوابق نشان می دهد که چه چیزی و چه زمانی بررسی شده است.

طراحی تجهیزات نیز مهم است. دستورالعمل تجهیزات CGMP FDA تاکید می کند که تجهیزات باید برای استفاده مورد نظر مناسب باشند و از روال تمیز کردن و نگهداری پشتیبانی کنند., که مخصوصاً در هنگام کار با گرد و غبار کاغذ و چسب ذوب داغ بسیار مهم است. (ایالات متحده. سازمان غذا و داروی)

یکپارچه سازی خط: تاول یا بطری به کارتن

بوها ماشین کارتن به ندرت یک خرید مستقل است. اکثر خطوط کارتن ها را از تاول زدن یا بطری کردن تغذیه می کنند, سپس کارتن های تمام شده را به بسته بندی کیس ارسال کنید.

برای پروژه های تاول به کارتن, ادغام اغلب مربوط به زمان بندی تمیز و مدیریت ملایم است تا کارت ها خم نشوند یا خراشیده نشوند. این نیز جایی است که a دستگاه بسته بندی تاول اگر جهت تخلیه سازگار باشد، انتخاب می تواند انتقال را ساده کند.

شمارش خطوط بطری می تواند متغیرتر باشد زیرا توقف های بالادست در دربندی اتفاق می افتد, برچسب زدن, یا تجمع. یک جدول انباشتگی کوتاه یا بافر اغلب زمان کارتون سازی را بهبود می بخشد, و جفت شدن با اصطبل دستگاه شمارش تبلت به قابل پیش بینی نگه داشتن انتقال کمک می کند.

پایین دست, کارتن ها ممکن است به بسته بندی کیس بروند, چک وزن, یا پالت سازی. اگر پایین دستی خودکار باشد, جهت و فاصله کارتن باید با دستگاه بعدی مطابقت داشته باشد. اگر پایین دستی دستی است, تخلیه باید پایدار و ارگونومیک باشد تا از آسیب و کار مجدد جلوگیری شود.

برای خیلی از تیم ها, شروع از جریان کامل خط و سپس انتخاب نوع کارتن متناسب با آن آسان تر است. آنجاست خطوط یکپارچه برنامه ریزی می تواند بعداً از دوباره کاری جلوگیری کند.

نحوه انتخاب دستگاه کارتن سازی

هنگامی که قالب خود را قفل کنید و نوع مبادله را درک کنید، انتخاب آسان تر می شود.

با تأیید محدوده اندازه محصول شروع کنید, محدوده اندازه کارتن, سبک بسته شدن, و الزامات را درج کنید. سپس جهت گیری و سبک بارگیری را با موقعیت پایدار محصول در حین انتقال مطابقت دهید.

طرف دیگر, سبک حرکت را بر اساس واقعیت تغییر انتخاب کنید. اگر قالب ها اغلب تغییر می کنند, تنظیمات قابل تکرار و تنظیمات واضح را در اولویت قرار دهید. اگر دویدن طولانی است و سرعت در اولویت است, بر روی خوراک ثابت و قوام کارتن تمرکز کنید که از باند سرعت بالاتر پشتیبانی می کند.

در نهایت, ارزیابی کنید که چگونه تامین کننده راه اندازی را توضیح می دهد. یک تامین کننده قوی می تواند نحوه تنظیم نعوظ را توضیح دهد, چگونه درج هماهنگ می شود, چگونه انتخاب درج تثبیت می شود, و چگونه منطق رد تنظیم شده است. این توضیح اغلب موفقیت راه اندازی را بهتر از برگه مشخصات پیش بینی می کند.

وقتی برای مقایسه پیکربندی ها آماده باشید, از صفحه ای با محدوده محصول مانند استفاده کنید ماشین کارتن به فهرست نهایی بر اساس اندازه کارتن, سبک بارگذاری, و باند سرعت.

نتیجه گیری

بوها ماشین کارتن ساختار و کنترل را به خط بسته بندی اضافه می کند, اما آن را فقط به خوبی به عنوان handoffs و مواد در اطراف آن عمل می کند. قابل اطمینان ترین تنظیمات با نوع دستگاه با جهت گیری محصول مطابقت دارند, سبک کارتن, درج نیازها, و پایداری بالادست.

ابتدا دویدن ثابت را انتخاب کنید, سپس سرعت را فشار دهید. هنگامی که کارتن ها به صورت مربعی نصب می شوند, زمان تغذیه کنترل می شود, خوراک را تمیز وارد می کند, و منطق تایید واضح است, کارتن سازی به جای یک گلوگاه روزانه به یک مرحله نهایی قابل اعتماد تبدیل می شود.

FAQ

1) دستگاه کارتن سازی برای چه استفاده می شود?
دستگاه کارتن سازی عمدتا برای بارگیری تاول ها استفاده می شود, بطری ها, چوب ها و سایر محصولات را در جعبه های کاغذی قرار دهید. کارتن ها را باز می کند, محصولات را بارگیری می کند (و در صورت نیاز درج می کند), کارتن ها را می بندد, و بسته هایی را که در بررسی های اولیه شکست می خورند رد می کند.

2) حرکت متناوب در مقابل حرکت مداوم: چه چیزی بیشتر تغییر می کند?
هنگامی که قالب ها اغلب تغییر می کنند، حرکت متناوب اغلب آسان تر است. حرکت پیوسته می‌تواند به باندهای سرعت بالاتر برسد، اما به زمان‌بندی ثابت‌تر و قوام کارتن محکم‌تر نیاز دارد..

3) چرا کارتن ها جم می کنند, و اولین راه حل چیست?
تغییرات کارتن و جابجایی نصب از دلایل رایج هستند. یک راه سریع برای جداسازی متغیر این است که کارتن ها را از یک دسته یا تامین کننده مختلف آزمایش کنید در حالی که تنظیمات را بدون تغییر نگه دارید..

4) آیا نیاز به درج جزوه دارم؟, و چه چیزی آن را قابل اعتماد می کند?
اگر جزوات برای بازار شما مورد نیاز است, تأیید صحت انتخاب, تشخیص دو ورق, و قابلیت تنظیم برای تنوع کاغذ.

5) آنچه که IPC چک می کند برای کارتن سازی اهمیت بیشتری دارد?
درستی / خوانایی کد, حضور جزوه (در صورت نیاز), یکپارچگی بسته شدن, و رد روندها عملی ترین بررسی ها برای اجرای مداوم هستند.

8) چگونه یک دستگاه کارتن سازی با خطوط تاول یا بطری ادغام می شود؟?
ادغام بستگی به زمان دارد, بافر کردن, و جهت گیری. یک بافر کوتاه اغلب با محافظت از کارتن در برابر میکرو استاپ های بالادست، زمان کار را بهبود می بخشد.

مراجع

• FDA: پرسش و پاسخ در مورد الزامات فعلی عملکرد خوب تولید | تجهیزات.
• 21 CFR § 211.130 عملیات بسته بندی و لیبل گذاری
