今日の競争の激しい製造環境において, 包装はもはや製品を保護するだけではありません. 家電などの業界向け, 電池, ツール, 医薬品, そして日常使いの製品, ブリスターカード包装は、最も広く使用されている小売包装ソリューションの 1 つになりました。.
このプロセスの中心となるのが全自動ブリスターカード包装機です。, 紙カードのブリスター包装ラインと呼ばれることもあります. 熱成形を統合したこの高度な生産システム, ロボットハンドリング, 正確な製品配置, ヒートシールを単一の自動ワークフローに統合.
この記事では、そのようなシステムがどのように動作するかを詳しく説明します, 完全な生産ラインを構成する主要なステーションを歩き回り、最新のオートメーションがどのように一貫性を確保するかを説明します。, 高品質のパッケージング.
現代の製造業におけるブリスターカード包装の役割

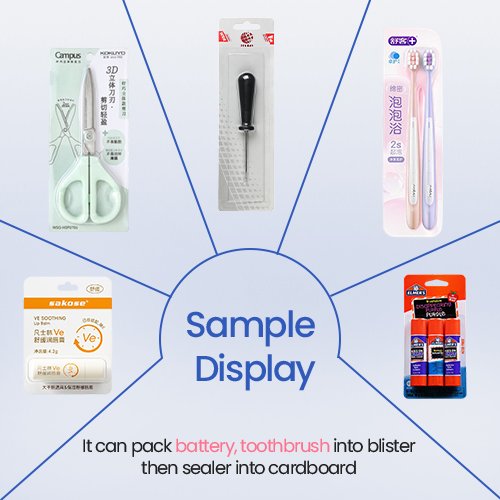

ブリスター カードのパッケージは、透明なプラスチックのブリスターと印刷された紙のカードの裏地を組み合わせたものです。. プラスチックのキャビティが製品をしっかりと保持します, 印刷されたカードはブランドを提供します, 説明書, および店頭展示情報.
このパッケージ形式にはいくつかの利点があります:
優れた製品の視認性
損傷に対する強力な保護
効果的な盗難防止設計
吊り下げ穴付きの小売用ディスプレイ
自動化による高い生産効率
成長する市場の需要に応えるために, メーカーは、一貫した品質を維持しながら大量生産を処理できる完全自動ブリスター包装ラインへの依存を高めています。.
一般的なブリスター カード包装ラインは、PLC 制御の下で正確に同期して動作する複数の統合ステーションで構成されています。. 各ステーションは梱包プロセス内で特定の機能を実行します。.
自動ブリスターカード包装ラインの 7 つのコアステーション
梱包ワークフロー全体は 7 つの主要な作業ステーションに分割できます。, それぞれが原材料のロールから完成した小売用パッケージへの変革に貢献します.
1. ブリスター熱成形ステーション

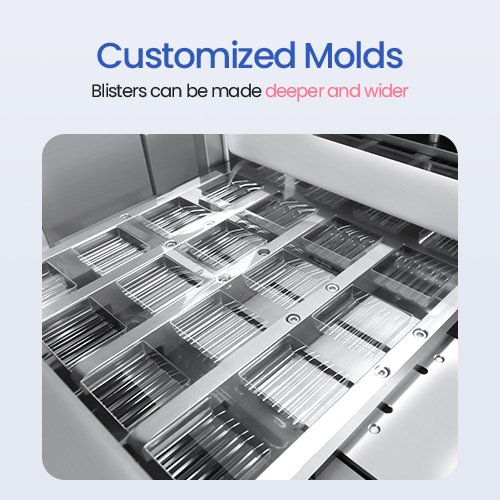

包装プロセスは熱成形段階から始まります, プラスチックシートが製品のキャビティに成形される場所.
サーボ駆動の給紙システムがシートを加熱ユニットに搬送します. 加熱プレートは上部と下部のデュアル ヒーターで構成されていることが多く、理想的な成形温度に達するまで材料を軟化させます。. 柔らかくなったら, 材料は成形金型に入り、圧縮空気の圧力によってプラスチックが金型キャビティに押し付けられます。, 望ましいブリスター構造に成形する.
この段階の主な特徴は次のとおりです。:
形成深さは通常最大 40 んん
正確な金型の複製
急冷して成形形状を安定させる
形成後, 次の段階に進む前に、ブリスターキャビティを冷却して硬化させ、寸法安定性を確保します。.
2. ブリスターダイカットおよびピックアップステーション
形成後, 連続したプラスチックシートには、順番に配置された複数のブリスターキャビティが含まれています. 次のステップは、個々のブリスター トレイを分離することです。.
ダイカットステーションにて, 上下の抜き型でブリスター形状を正確に打ち抜きます。. このプロセスにより、使用可能なブリスターが周囲の材料から分離されます。.
この駅の主な機能は次のとおりです。: ブリスタートレイの精密打ち抜き加工, スクラップ材料の自動収集, 連続シートから個別トレイへの移行.
切断時に発生する端材は自動的にスクラップ回収装置に丸められます。, クリーンな生産環境の確保.
一度別れた, ブリスター トレイは次のいずれかでピックアップされます。: 真空吸引システム, またはXYZ軸ロボットアーム.
トレイを回転テーブルやコンベヤチェーンに正確に移載するシステムです。, 製品のロードの準備をする.

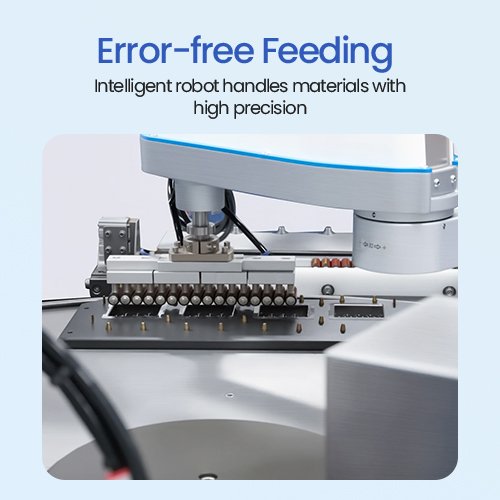

3. ロボット製品ローディングステーション
包装プロセスで最も重要なステップの 1 つは、製品をブリスターキャビティに入れることです。.
バッテリーや小さなハードウェアコンポーネントなどの製品は、多くの場合、振動ボウルフィーダーを使用して配置されます。. コンポーネントは自動的に位置合わせされ、ブリスターキャビティに滑り込みます。.
不定形製品や柔らかい製品の場合: 歯ブラシ, ハンドツール, 不規則なアクセサリー, より高度な処理が必要になる. このような場合には, メーカーは通常、高性能パラレル ロボットまたはロボット アームを使用します。.
これらのロボットは以下を使用して動作できます。: ビジョンポジショニングシステム, 事前にプログラムされたモーションパス. ロボットが製品を選択し、ブリスターキャビティに正確に配置します。. これにより、正しい向きが保証され、製品の誤った配置が回避されます.
ロボット積み込みステーションは大幅に改善します: 配置精度, 生産速度, 製品の一貫性.
4. 自動カード供給ステーション
製品がブリスター トレイに配置されたら, 次のステップは、印刷された紙カードの裏紙を導入することです。. 包装ラインには、印刷されたカードのスタックを保管するカード マガジン システムが含まれています。. 真空吸引ヘッドがカードを 1 枚ずつ取り出します.
確実な動作を保証するために, このシステムは、カードの二重送りを防止するように設計されています。: 真空分離技術, フィーダー調整システム.
各カードはコンベアまたはロボット処理によって搬送され、充填されたブリスター トレイ上に正確に配置されます。.
この時点で, 製品は完全に配置され、シーリングプロセスの準備が整いました.
5. ヒートシーリングステーション
ヒートシール段階は、パッケージの完全性を確保する上で最も重要なステップです. ステージ中, ブリスターとカードの裏紙は、制御された熱と圧力を使用して接着されます。. ブリスターカードマシンでよく使われるのは、: パルス加熱技術または高周波溶着システム.
機械はいくつかのパラメータを正確に制御します:
| パラメータ |
代表的な範囲 |
| 温度 |
0–200℃ |
| 加熱時間 |
0–10秒 |
| プレッシャー |
5–8 kg/cm2 |
完璧なシールの実現: シールを成功させるには温度のバランスが必要です, 時間とプレッシャー; 温度が高すぎる場合, カードのコーティングが焼けたり変色したりする可能性があります; 温度が低すぎる場合, 接着層が適切に溶けない, 密閉性が弱くなる; これに対処するには, 高度な機械は、正確な熱状態を維持する PID 温度制御システムを使用しています。.
6. 吊り穴パンチングステーション
小売パッケージでは吊り下げ穴が必要になることがよくあります, ユーロスロットまたは飛行機の穴と呼ばれることもあります, 製品を店頭の棚に陳列できるようにするため. 封印完了後, 包装は穴あけステーションに移動します.
ここ, 精密な切断金型がカード上部の吊り下げ穴を切断します。. マシン構成に応じて, このプロセスでは使用する場合があります: 機械的パンチングダイまたはレーザー切断システム.
パンチングプロセスはライン速度と同期しているため、穴が開けられる前に各パッケージが正確に位置合わせされることが保証されます。. これにより、製品は梱包後すぐに小売できる状態になります。.
7. 完成品の出力
すべての処理ステップが完了したら, 完成したパッケージは出力ステーションに転送されます.
生産要件に応じて, システムには以下が含まれる場合があります: 自動スタッキングユニット, ロボットによるピックアンドプレース出力システム, 二次包装ラインへのコンベア搬送.
プロセス全体を通して, PLC 制御システムがすべてのステーションを同期します, 成形間のスムーズかつ正確な調整を保証します。, 読み込み中, 封印, そして切断作業.
その結果、手作業による介入を最小限に抑えながら、原材料ロールを完成した小売用パッケージに変換する完全自動システムが誕生しました。.
全自動ブリスターカード包装機のメリット
ブリスター カード包装ラインはメーカーにいくつかの大きなメリットをもたらします.
高い生産効率: 自動化により、ダウンタイムを最小限に抑えた継続的な運用が可能になります, 梱包スループットを劇的に向上.
一貫した梱包品質: 成形の精度管理, 読み込み中, 密封により、大規模な生産バッチ全体にわたって均一な包装品質が保証されます。.
柔軟な製品取り扱い: 調整可能な金型とプログラム可能なロボットを搭載, このシステムはさまざまな製品のサイズや形状に対応できます.
小売用出力: 統合された穴開けおよび切断プロセスにより、完成したパッケージを小売業者に直接出荷できます.
自動ブリスターカード包装の未来
製造業が産業に向けて進化し続ける中 4.0, ブリスターカード包装システムはますますインテリジェントになっています.
新たな展開としては、: 視覚ベースの品質検査, MES生産システムとの統合, リアルタイムの生産監視, 予知保全システム.
これらのテクノロジーにより、メーカーはより高い生産性を実現できます。, トレーサビリティの向上, パッケージングの信頼性の向上.
結論は
全自動ブリスターカード包装機は、現代の小売包装に非常に効率的なソリューションを提供します。. 熱成形を統合することで, ロボットによる積み込み, 精密ヒートシール, 自動化された仕上げプロセス, これらのシステムは、メーカーに高品質を生産するための信頼できる方法を提供します。 ブリスター包装 大規模に.
プラスチックシートの成形から小売用の完成した包装まで, プロセスの各ステップは正確性を確保するために慎重に設計されています, 効率, 一貫した製品プレゼンテーション.
消費財などのメーカー向け, エレクトロニクス, ツール, および医療用品, 最新の自動ブリスターカード包装ラインに投資すると、長期的な運用コストを削減しながら、生産効率と包装品質の両方を大幅に向上させることができます。.
