Επεξήγηση εργαλείων τύπου Tablet Press: Πώς σχηματίζονται τα σχήματα tablet από διαφορετικούς τύπους εργαλείων

Αναρωτηθήκατε ποτέ πώς δύο ταμπλέτες με την ίδια σύνθεση δισκίων διαμορφώνονται διαφορετικά από την πρέσα ταμπλετών?

Ένα φαρμακευτικό δισκίο δεν είναι απλώς αποτέλεσμα συμπίεσης, και το τελικό σχήμα ταμπλέτας είναι το αποτέλεσμα μιας εκπληκτικά ακριβούς αλληλεπίδρασης μεταξύ της σκόνης, πίεση, γροθιές tablet, και η πρέσα ταμπλετών πεθαίνει. Στην παρασκευή φαρμακευτικών και συμπληρωμάτων διατροφής, το σχήμα του tablet δεν είναι απλώς μια σχεδιαστική επιλογή. Πρέπει επίσης να λειτουργεί με τη σύνθεση του δισκίου, διαδικασία συμπίεσης, εργαλεία, και απαιτήσεις παραγωγής. Αυτός ο οδηγός εξηγεί πώς διαφορετικοί τύποι εργαλείων συμπίεσης δισκίων σχηματίζουν διαφορετικά σχήματα φαρμακευτικών δισκίων, πώς λειτουργεί ο κύκλος συμπίεσης, και τι πρέπει να γνωρίζουν οι κατασκευαστές όταν τοποθετούν γροθιές ειδικού σχήματος.

Βασικά συμπεράσματα

• Τι είναι ένα φαρμακευτικό δισκίο και πώς κατασκευάζεται
• Γιατί οι κατασκευαστές χρησιμοποιούν διαφορετικά σχήματα χαπιών για διαφορετικά προϊόντα και απαιτήσεις
• Πώς χτυπάει, πεθαίνει, και τα εργαλεία καθορίζουν το τελικό σχήμα του tablet
• Πώς να εγκαταστήσετε διατρήσεις και μήτρες tablet, με έμφαση στην ευθυγράμμιση των κλειδιών για εργαλεία ειδικού σχήματος
• Πώς τα προσαρμοσμένα εργαλεία και η διαμόρφωση μηχανών δισκίων της Ruida μπορούν να υποστηρίξουν φαρμακευτική και διατροφική παραγωγή

1. Τι είναι ένα tablet και πώς κατασκευάζεται?

Σημασία Φαρμακευτικών Δισκίων

Ένα δισκίο είναι ένα φαρμακευτικό προϊόν στερεά από του στόματος δοσολογική μορφή παρασκευάζεται με συμπίεση μίγματος σκόνης ή κόκκων σε σχήμα και μέγεθος χαπιού με ακρίβεια. Στο φαρμακείο, ένα συμπιεσμένο δισκίο τυπικά ορίζεται ως ένα φάρμακο που μπορεί να είναι κυκλικό, σε σχήμα δακτυλίου, κοίλο ή άλλο σχήμα.

Ένα τυπικό φαρμακευτικό δισκίο ή δισκίο συμπληρώματος διατροφής μπορεί να περιέχει ένα δραστικό συστατικό μαζί με έκδοχα όπως πληρωτικά, συνδετικά, και λιπαντικά. Η ακριβής σύνθεση των δισκίων εξαρτάται περισσότερο από τις εμπορικές στρατηγικές της επιχείρησης.

Ο διαδικασία παρασκευής δισκίων ακολουθεί γενικά αυτά τα στάδια:

• Διατύπωση: Ανακατεύουμε τα υλικά μαζί και περνάμε από κοκκοποίηση
• Η γέμιση: Η κοιλότητα της μήτρας του δισκίου γεμίζεται με σκόνη
• Προσυμπίεση/ Συμπίεση: Η σκόνη συμπιέζεται με διάτρηση άνω και κάτω δισκίου σε ένα στερεό από του στόματος δισκίο
• Εκτίναξη: Το έτοιμο συμπιεσμένο δισκίο εκτινάσσεται από τη μήτρα
• Επένδυση: Τα δισκία μπορούν να είναι επικαλυμμένα για σταθερότητα, κάλυψη γεύσης, ή ελεγχόμενης απελευθέρωσης

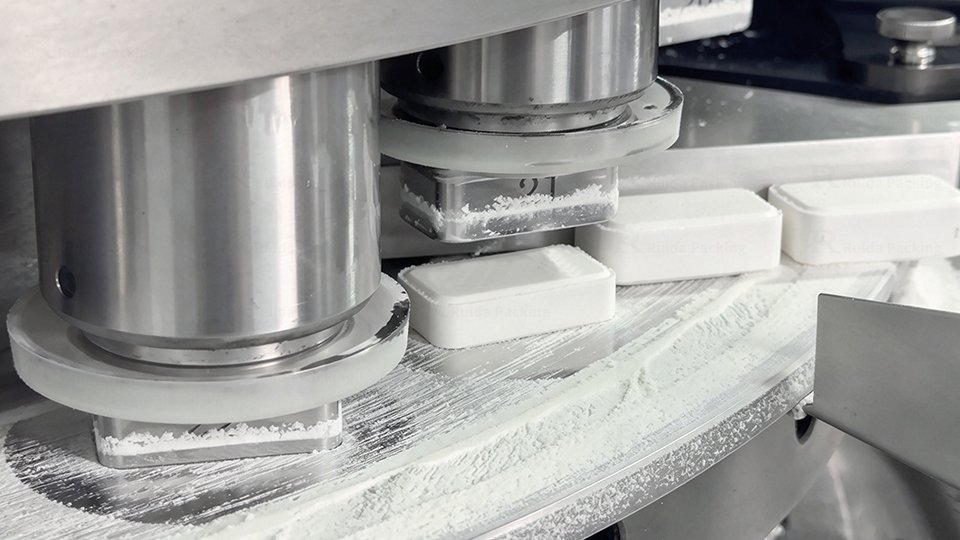

Πώς λειτουργεί η συμπίεση tablet μέσα σε μια πρέσα tablet

Ο βασικός κύκλος συμπίεσης tablet είναι ευκολότερο να κατανοηθεί ως τέσσερα βήματα.

Βήμα 1: Γέμισμα σε σκόνη

Η κάτω διάτρηση του tablet κινείται προς τα κάτω, δημιουργώντας χώρο μέσα στην κοιλότητα της μήτρας. Στη συνέχεια, σκόνη ή κόκκοι τροφοδοτούνται σε αυτόν τον χώρο. Η κάτω θέση διάτρησης ελέγχει τον διαθέσιμο όγκο πλήρωσης, χρησιμεύοντας ως κρίσιμο μέρος της έλεγχος βάρους του tablet.

Βήμα 2: Προσυμπίεση

Ορισμένες πρέσες περιστροφικών χαπιών προ-συμπιέζουν τη σκόνη πριν από την κύρια συμπίεση για να αφαιρέσουν τον αέρα στη σκόνη και τις μήτρες. Αυτό βοηθά στη βελτίωση της πλαστικότητας της σκόνης.

Βήμα 3: Κύρια συμπίεση

Οι άνω και κάτω γροθιές κινούνται η μία προς την άλλη και εφαρμόζουν την κύρια δύναμη. Μέσα στο ζάρι, Τα σωματίδια σκόνης αναδιατάσσονται και ενοποιούνται σε ένα στερεό από του στόματος δισκίο.

Αυτή είναι η καρδιά της συμπίεσης του tablet. Ο Τύπος παρέχει τη δύναμη, αλλά τα εργαλεία του tablet καθορίζουν πού ενεργεί αυτή η δύναμη και ποια γεωμετρία λαμβάνει το tablet.

Βήμα 4: Εκτίναξη

Μετά τη συμπίεση, τα συμπιεσμένα δισκία θα εκτοξευθούν με χαμηλότερες διατρήσεις και στη συνέχεια θα μετακινηθούν προς τα έξω μέσω του αγωγού εκκένωσης.

2. Επεξήγηση σχήματος tablet: Γιατί υπάρχουν διαφορετικά σχήματα και πώς διαμορφώνονται τα tablet?

Γιατί υπάρχουν διαφορετικά σχήματα tablet?

Μπείτε σε ένα φαρμακείο και θα το παρατηρήσετε γρήγορα σχήματα χαπιών ποικίλλουν δραματικά. Μερικά είναι στρογγυλά, μερικά είναι οβάλ ή επιμήκη, και άλλα είναι πιο ασυνήθιστα σαν καρδιά- και σε σχήμα σκύλου.

Γιατί οι κατασκευαστές παράγουν τόσα πολλά διαφορετικά σχήματα χαπιών?

Οντως, Το σχήμα των δισκίων είναι αποτέλεσμα ενός συνόλου παραγόντων. Διαφορετικά σχήματα δισκίων μπορεί να επηρεάσουν την κατάποση, αναγνώριση προϊόντος, βιομηχανοποίηση, και οπτική διαφοροποίηση. Η έρευνα έχει επανειλημμένα δείξει ότι το μέγεθος και το σχήμα επηρεάζουν τον τρόπο με τον οποίο οι άνθρωποι αντιλαμβάνονται και καταπίνουν ένα από του στόματος δισκίο. Σε μια μελέτη, 151 Οι συμμετέχοντες αξιολογήθηκαν για κατάποση δισκίων και κάψουλας, και 55.6% ανέφεραν δυσκολίες στην κατάποση στερεών δοσολογικών μορφών.

Ο καθηγητής Άλαν Πέρκινς του Πανεπιστημίου του Νότιγχαμ περιέγραψε την κατάποση δισκίων ως, για πολλούς ασθενείς, «Ένα μη αναγνωρισμένο πρόβλημα». Αυτό κάνει το σχήμα ενός χαπιού περισσότερο από μια αισθητική ερώτηση.

Για κατασκευαστές, διαφορετικά σχήματα χαπιών μπορούν επίσης να βοηθήσουν στη διάκριση των προϊόντων, δημιουργήστε μια ισχυρή εικόνα της επωνυμίας, και παρέχουν μεγαλύτερη επιφάνεια για ανάγλυφο ή αναγνώριση.

Τι καθορίζει το σχήμα του tablet?

Εδώ είναι η βασική ιδέα:

Το σχήμα ταμπλέτας καθορίζεται κυρίως από το σχήμα των άκρων διάτρησης και το εσωτερικό σχήμα της κοιλότητας της μήτρας.

Από τη μια πλευρά, η μήτρα πιεστηρίου ταμπλέτας προικίζει το tablet με περίγραμμα, ήτοι, είναι στρογγυλό ή άλλα προσαρμοσμένα σχήματα? Στη συνέχεια, οι άνω και κάτω άκρες διάτρησης καθορίζουν το περίγραμμα της επιφάνειας, συμπεριλαμβανομένων επίπεδων και κοίλων όψεων.

Αυτός είναι ο λόγος για τον οποίο τα εργαλεία συμπίεσης tablet είναι τόσο στενά συνδεδεμένα με το σχήμα του tablet. Μια πρέσα ταμπλέτας μπορεί να παρέχει τη δύναμη συμπίεσης, αλλά το εργαλείο δίνει σε αυτή τη δύναμη μια συγκεκριμένη μορφή.

Κοινά σχήματα ταμπλέτας

Οι συνήθεις τύποι σχήματος ταμπλέτας περιλαμβάνουν στρογγυλό, ωοειδής, τριγωνικός, σκόραρε, διαμάντι, σχήματα δαχτυλιδιών, σε σχήμα καρδιάς, και άλλα δισκία ειδικού σχήματος.

Τα στρογγυλά δισκία παραμένουν τα πιο κοινά σχήματα ταμπλέτας επειδή η γεωμετρία τους είναι σχετικά απλή και οι δυνάμεις συμπίεσης μπορούν να κατανεμηθούν αποτελεσματικά γύρω από το tablet.

Με ενδιαφέρο, ένα 2026 μελέτη που περιλαμβάνει 280 Οι συμμετέχοντες διαπίστωσαν ότι επιτεύχθηκε η αποδοχή μικρότερων σκευασμάτων δισκίων 96.4%, ενώ η αποδοχή για ένα μεγάλο στρογγυλό tablet ήταν 67.2%. Επομένως, το σχήμα θα πρέπει να θεωρείται μαζί με το μέγεθος του δισκίου αντί να αντιμετωπίζεται ως μεμονωμένη επιλογή σχεδίασης.

3. Tablet Compression Tooling: Γροθιές και πεθαίνει για ταμπλέτες

Ετσι, τι ακριβώς είναι το εργαλείο πρέσας tablet?

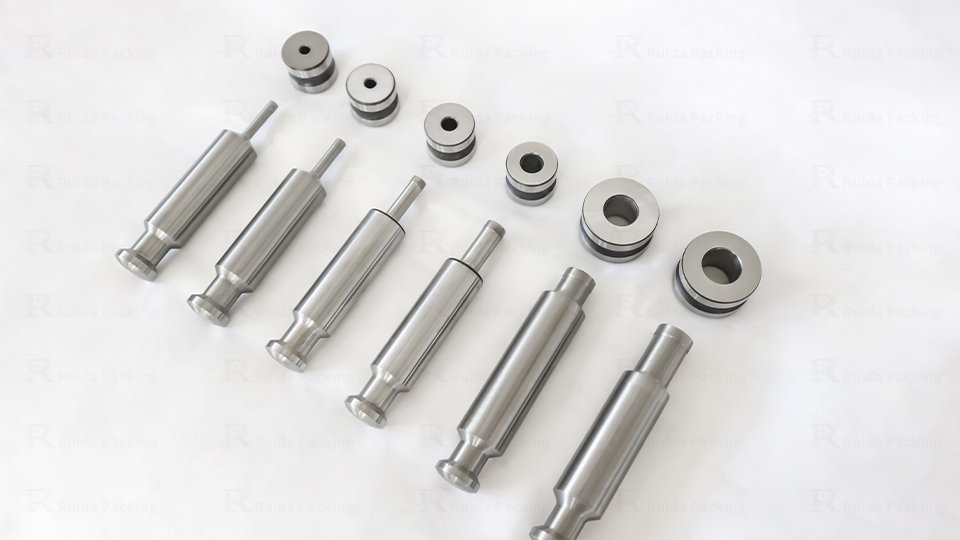

Ένα τυπικό σετ εργαλείων αποτελείται από τρία κύρια μέρη:

Άνω διάτρηση + Κάτω Γροθιά + Καλούπι

Αυτές οι διατρήσεις και οι μήτρες για ταμπλέτες συνεργάζονται κατά τη συμπίεση.

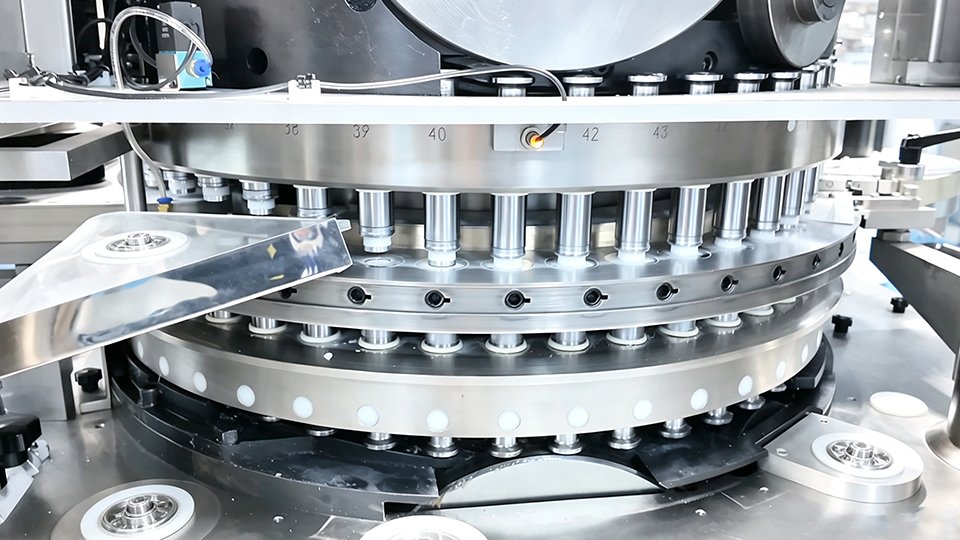

Όταν α μηχανή πρέσας χαπιών εργοστάσιο, η επάνω διάτρηση κινείται προς τα κάτω μέσα στη μήτρα και ασκεί πίεση στη σκόνη από πάνω. Η κάτω διάτρηση υποστηρίζει τη διαρροή της σκόνης, ελέγχει το βάθος πλήρωσης, και αργότερα σπρώχνει το έτοιμο δισκίο έξω από τη μήτρα.

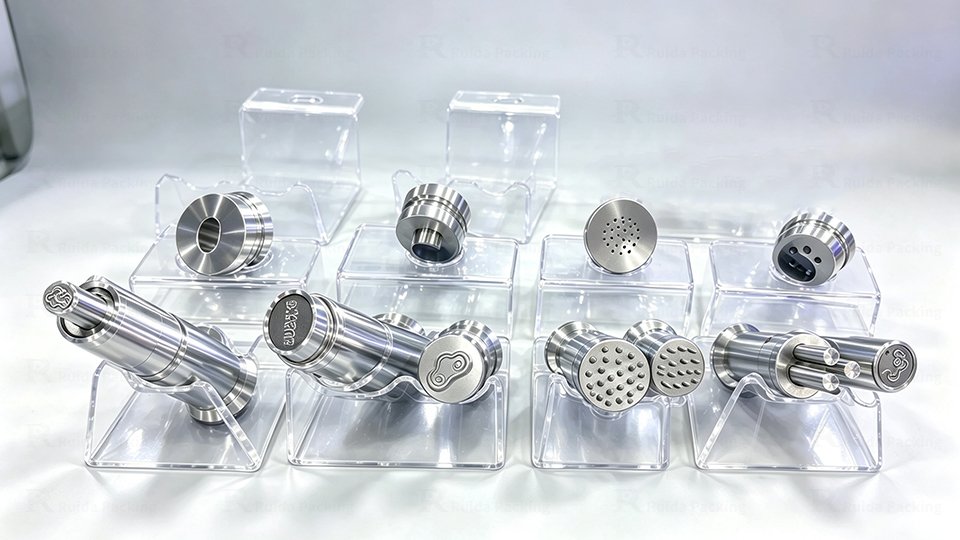

Οι διαφορετικοί τύποι εργαλείων προέρχονται κυρίως από διαφορές στη γεωμετρία της διάτρησης, προφίλ, πρότυπο εργαλείων, και ιδιαίτερα χαρακτηριστικά.

Οι συνήθεις τύποι εργαλείων διάτρησης περιλαμβάνουν:

• Επίπεδες γροθιές
• Κοίλες γροθιές
• Γροθιές με λοξότμητες άκρες
• Γροθιές με σκορ ή γράμματα
• Γροθιές ειδικού σχήματος
• Γροθιές με πολλές άκρες

Για καθημερινή παραγωγή tablet, Οι επίπεδες γροθιές και οι ανάγλυφες διατρήσεις είναι συνηθισμένοι τύποι εργαλείων διάτρησης. Οι επίπεδες γροθιές έχουν επίπεδη επιφάνεια για απλά σχέδια tablet, ενώ οι ανάγλυφες γροθιές προσθέτουν βαθμολογίες, γράμματα, αριθμοί, ή λογότυπα απευθείας κατά τη διάρκεια συμπίεση δισκίου. Οι διατρήσεις με λοξότμητες άκρες μπορούν επίσης να χρησιμοποιηθούν για τη δημιουργία μιας καθορισμένης στοματικής άκρης του δισκίου και τη μείωση της ζημιάς στις άκρες.

Για πιο συγκεκριμένες απαιτήσεις, Οι κοίλες γροθιές δημιουργούν κυρτές όψεις tablet, ενώ οι διατρήσεις πολλαπλών άκρων επιτρέπουν τη συμπίεση πολλών δισκίων κατά μία διάτρηση. Οι γροθιές ειδικού σχήματος κατασκευάζονται για προσαρμοσμένα σχήματα tablet, όπως η καρδιά, ή τριγωνικά δισκία, και χρησιμοποιούνται συνήθως με αντίστοιχες γροθιές και μήτρες για ταμπλέτες.

4. Πώς τα διαφορετικά εργαλεία πρέσας ταμπλετών σχηματίζουν διαφορετικά σχήματα tablet

σι, ΒΒ, & D Εργαλεία: Τι σχέση έχουν με τα tablet?

Όταν μιλάμε για εργαλεία τύπου tablet, σι, ΒΒ, & Δ ποτέ δεν λείπουν. Αυτό είναι επίσης όπου οι τύποι εργαλείων tablet μπορούν εύκολα να παρεξηγηθούν.

σι, ΒΒ, και D είναι διαμορφώσεις εργαλείων, όχι σχήματα tablet.

σι, ΒΒ, και D αναφέρονται σε διαφορετικές διαμορφώσεις εργαλείων που χρησιμοποιούνται στις πρέσες tablet, με παραλλαγές στις διαστάσεις διάτρησης και μήτρας. Η επιλεγμένη διαμόρφωση μπορεί να επηρεάσει το μέγεθος του tablet που μπορεί να παράγει ένα πιεστήριο, πόσους σταθμούς εργαλείων μπορεί να φιλοξενήσει ο πυργίσκος, και τη συνολική διάταξη παραγωγής.

Πίνακας 2-Β, ΒΒ, και D Tooling και η διάμετρος του tablet τους

σι, ΒΒ, και D είναι διαφορετικές διαμορφώσεις εργαλείων, διακρίνεται κυρίως από διαστάσεις διάτρησης και μήτρας. Γενικά, Τα εργαλεία B και BB είναι κατάλληλα για μικρότερα μεγέθη tablet και μπορούν να επιτρέψουν μεγαλύτερη πυκνότητα σταθμού, ενώ το D tooling παρέχει περισσότερο χώρο για μεγαλύτερα tablet και μεγαλύτερους χρόνους παραμονής.

Αλλά αυτοί οι κωδικοί δεν καθορίζουν το σχήμα του tablet. Μια διάταξη εργαλείων B ή D μπορεί να τοποθετηθεί με στρογγυλό, ωοειδής, επιμήκης, ή άλλα συμβατά προφίλ διάτρησης και μήτρας. Με απλά λόγια, Το B/BB/D αναφέρεται στη διαμόρφωση εργαλείων, ενώ το άκρο της διάτρησης και η κοιλότητα της μήτρας δημιουργούν το σχήμα του tablet.

5. Πώς ευθυγραμμίζονται οι διατρήσεις για ταμπλέτες προσαρμοσμένου σχήματος?

Η καλή εγκατάσταση εργαλείων πρέσας tablet ξεκινά με τα βασικά, ειδικά όταν τοποθετούνται γροθιές ειδικού σχήματος. Κατά την εγκατάσταση, ο προσανατολισμός τους πρέπει να ταιριάζει με τη μήτρα, όχι μόνο τις διαστάσεις τους. Γιατί αυτές οι γροθιές έχουν συγκεκριμένο προφίλ, πρέπει να εισέλθουν στην κοιλότητα της μήτρας προς την προβλεπόμενη κατεύθυνση για να σχηματίσουν σωστά το απαιτούμενο δισκίο.

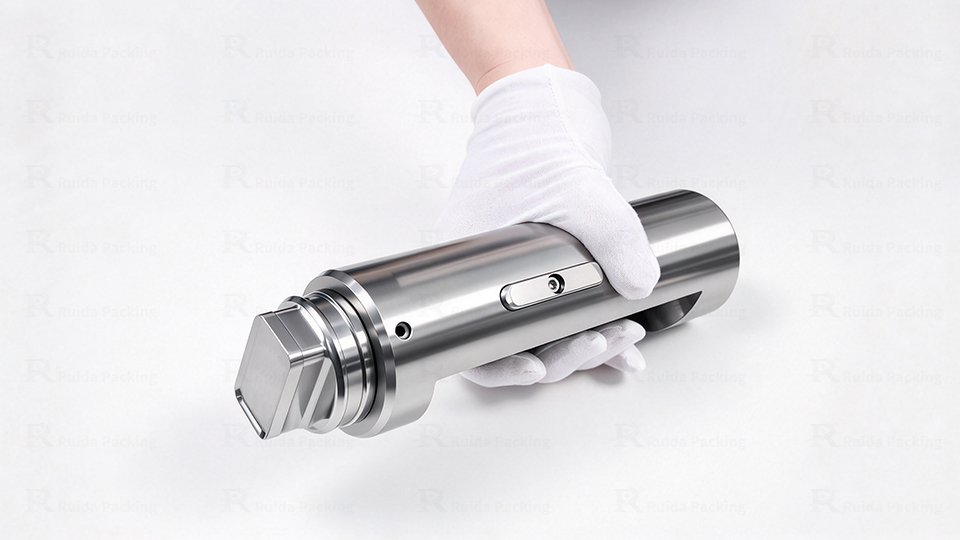

Για να γίνει αυτό δυνατό, η διάτρηση είναι σχεδιασμένη με κλειδί, και η μήτρα έχει ένα αντίστοιχο χαρακτηριστικό τοποθέτησης. Κατά την εγκατάσταση εργαλείων συμπίεσης tablet, το κλειδί διάτρησης πρέπει να ευθυγραμμιστεί με την αντίστοιχη θέση στη μήτρα πριν στερεωθεί το εργαλείο στη θέση του. Αυτό διατηρεί τις άνω και κάτω διατρήσεις σωστά προσανατολισμένες κατά την κατασκευή του tablet.

Η σωστή ευθυγράμμιση των κλειδιών επιτρέπει στις άκρες της διάτρησης και στην κοιλότητα της μήτρας να συνεργάζονται όπως έχει σχεδιαστεί, δίνοντας στο tablet το προβλεπόμενο προφίλ του και διατηρώντας την επάνω και την κάτω πλευρά συνεπή. Αυτό είναι ιδιαίτερα σημαντικό όταν παράγετε ταμπλέτες προσαρμοσμένου σχήματος, όπου ο εσφαλμένος προσανατολισμός μπορεί να επηρεάσει άμεσα το τελικό σχήμα του tablet

6. Tablet Press Tooling and Machine Support από τη Ruida

Συσκευασία Ruida, Guangdong Rich Packing Machinery Co., Ε.Π.Ε., ιδρύθηκε το 2015 και τώρα έχει περισσότερα από 10 χρόνια εμπειρίας στην κατασκευή φαρμακευτικών μηχανημάτων. Περισσότερα από 30% των εργαζομένων της είναι μέρος του R&Ομάδα Δ, υποστήριξη συνεχούς ανάπτυξης εξοπλισμού και εργαλείων.

Η Ruida έχει SGS και Dun & Πιστοποίηση Bradstreet, και οι μηχανές του έχουν σχεδιαστεί σύμφωνα με τις σχετικές απαιτήσεις CE και cGMP για φαρμακευτικές και διατροφικές εφαρμογές παρασκευής.

Tablet Press Tooling and Machine Support από τη Ruida

Για κατασκευαστές με συγκεκριμένες απαιτήσεις σχήματος tablet, Η Ruida παρέχει προσαρμοσμένες υπηρεσίες punch και die με βάση τις διαστάσεις του tablet, προφίλ, ανάγλυφο, και απαιτήσεις παραγωγής.

Μπορούν επίσης να παρέχονται επιπλέον εφεδρικές γροθιές και μήτρες, δίνοντας στις ομάδες παραγωγής εφεδρικά εργαλεία για ταχύτερα μετατροπές και συντήρηση.

Η Ruida παρέχει επίσης δωρεάν αντικατάσταση ενός έτους για βασικά εξαρτήματα σύμφωνα με τους όρους σέρβις της. Για διεθνείς πελάτες, τα βασικά ηλεκτρικά εξαρτήματα μπορούν να προσαρμοστούν με μάρκες όπως η Siemens, ΥΦΑΔΙ, και ο Όμρον, που μπορεί να κάνει το μέλλον συντήρηση και η αντικατάσταση πιο βολική.

7. Σύναψη: Ταίριασμα σχήματος tablet με το σωστό εργαλείο

Το σωστό σχήμα tablet ξεκινά με τα σωστά εργαλεία. Η μήτρα καθορίζει το περίγραμμα του tablet, ενώ το προφίλ διάτρησης διαμορφώνει την επιφάνειά του κατά τη συμπίεση. Η επιλογή κατάλληλου εργαλείου συμπίεσης tablet βοηθά τους κατασκευαστές να επιτύχουν σταθερή ποιότητα και παραγωγή tablet.

Για προσαρμοσμένα tablet, οι απαιτούμενες γροθιές και μήτρες μπορούν να σχεδιαστούν γύρω από το μέγεθος του προϊόντος, σχήμα, και τις ανάγκες παραγωγής.

8. Συχνές ερωτήσεις

9. Αναφορές

[1] Φαρμακοποιία Ηνωμένων Πολιτειών (USP): 〈1245〉 Προσομοίωση Συμπίεσης
Γενικό Κεφάλαιο USP 〈1245〉 Προσομοίωση Συμπίεσης

[2] ΜΑΣ. Τροφή & Οργάνωση Φαρμάκων: Δοσολογική Μορφή και Οδός Χορήγησης
Δοσολογική Μορφή και Οδός Χορήγησης του FDA

[3] Χάμλερ Χ., Στίλχαρτ Γ., et al.: Επίδραση του μεγέθους και του σχήματος του δισκίου στην ικανότητα κατάποσης σε ενήλικες μεγαλύτερης ηλικίας
PubMed: Επίδραση του μεγέθους και του σχήματος του δισκίου στην ικανότητα κατάποσης σε ενήλικες μεγαλύτερης ηλικίας

[4] Διερεύνηση της Διαδικασίας Πρόσληψης Διαφορετικών Δισκίων με Εκτίμηση Καταποσιμότητας και Γευστικότητας… 2026
PubMed: Διερεύνηση της Διαδικασίας Πρόσληψης Διαφορετικών Δισκίων
